不锈钢手术器械钝化处理应用案例

一、使用场景背景

某医疗器械生产企业专注于不锈钢手术器械（如止血钳、手术刀柄、镊子等）的研发与制造，其产品材质主要为 304 不锈钢。在器械加工过程中，经过锻造、切削、抛光等工序后，表面会残留油污、金属碎屑，且可能形成微小划痕，导致不锈钢表面的钝化膜受损。若不进行专业钝化处理，器械在后续清洗、消毒及临床使用过程中，易出现锈蚀现象，不仅影响器械的外观和使用寿命，还可能因金属离子析出引发患者感染风险，无法满足《医疗器械生产质量管理规范》中对器械表面耐腐蚀性的要求。因此，该企业找到丰鸣防锈科技有限公司，将钝化处理作为手术器械出厂前的关键工艺环节，确保产品符合医疗行业的严格标准。

二、钝化前预处理细节

（一）脱脂除油

1. 处理方式：采用碱性脱脂剂（主要成分为氢氧化钠、碳酸钠，浓度控制在 5%-8%）进行浸泡处理，同时配合超声波清洗，以增强脱脂效果。

1. 参数控制：脱脂剂温度设定为 50-60℃，浸泡时间 20-30 分钟，超声波频率 28kHz，功率 300W。此参数下，可有效去除器械表面在加工过程中残留的切削油、抛光蜡等油污，避免油污附着影响后续钝化膜的形成。

1. 清洗验证：脱脂完成后，将器械放入纯化水中冲洗 3 次，每次冲洗时间 5 分钟，最后检测冲洗水的 pH 值，确保与纯化水 pH 值一致（6.5-7.5），且器械表面无油膜、水渍挂壁现象，视为脱脂合格。

（二）酸洗除锈

1. 酸洗液配置：使用 10%-15% 的钝化液，为避免酸液对器械表面造成过度腐蚀，添加 0.5% 的缓蚀剂（如乌洛托品）。

1. 处理过程：将脱脂合格的器械完全浸泡在酸洗液中，室温环境下浸泡 5-8 分钟。期间采用玻璃棒轻轻搅动酸液，确保器械表面与酸液充分接触，去除表面的氧化皮、微小锈蚀点及加工残留的金属碎屑。

1. 酸洗后处理：酸洗完成后，立即将器械转移至流动的纯化水中进行漂洗，漂洗时间 10-15 分钟，期间更换 2-3 次纯化水，直至检测漂洗水的钝化液浓度低于 0.1%，防止酸液残留对后续钝化工艺产生干扰。

三、钝化处理核心环节

（一）钝化液选择与配置

考虑到医疗行业对器械安全性的高要求，选用丰鸣防锈有限公司食品级钝化液（浓度 20%-25%），该钝化液无重金属离子，且钝化后形成的钝化膜稳定性强、生物相容性好。配置过程中，采用纯化水稀释（浓度 68%），搅拌速度控制在 50-80r/min，避免因搅拌过快导致酸液飞溅；同时实时监测溶液温度，确保温度不超过 30℃，防止温度过高引发分解。

（二）钝化操作流程

1. 浸泡处理：将预处理合格的器械整齐放入专用的塑料钝化槽中，确保器械完全浸没在钝化液中，无局部暴露。器械之间保持 5-10mm 的间距，避免相互接触导致局部钝化不充分。钝化温度控制在 25-30℃，浸泡时间 30-40 分钟，期间每隔 10 分钟轻轻翻动器械一次，保证表面钝化均匀。

1. 钝化过程监测：在钝化过程中，定期取样检测钝化液的浓度，当浓度低于 20% 时，及时补充钝化液，维持浓度稳定；同时观察器械表面状态，若出现表面发暗、斑点等异常情况，立即取出器械，分析原因（如预处理不彻底、钝化液污染等）并调整工艺参数。

四、钝化后处理与质量检验

（一）后处理流程

1. 漂洗：钝化完成后，迅速将器械从钝化液中取出，放入流动的纯化水中进行漂洗，漂洗时间 15-20 分钟，期间持续搅拌纯化水，确保去除器械表面残留的钝化液。漂洗完成后，再用去离子水浸泡 5-8 分钟，进一步提升器械表面的洁净度。

1. 干燥：将漂洗后的器械放入热风循环干燥箱中进行干燥处理，干燥温度设定为 80-90℃，风速 1.5-2m/s，干燥时间 20-25 分钟。干燥过程中，将器械开口朝上放置，避免水分在器械内部积聚，确保干燥彻底。

（二）质量检验标准与方法

1. 外观检验：采用目视法观察器械表面，合格标准为表面呈均匀的银灰色或灰白色，无明显划痕、斑点、锈蚀及水渍，且表面光滑、无粗糙感。

1. 耐腐蚀性测试：按照《不锈钢耐晶间腐蚀倾向试验方法》（GB/T 4334-2020），选取 3 件钝化后的器械进行中性盐雾试验。试验条件为：氯化钠溶液浓度 5%，pH 值 6.5-7.2，温度 35℃，盐雾沉降量 1-2mL/（h・dm²），试验时间 48 小时。试验结束后，器械表面无红锈、白锈及腐蚀点，视为耐腐蚀性合格。

1. 钝化膜厚度检测：使用涡流测厚仪检测器械表面钝化膜的厚度，要求厚度控制在 0.5-1.5μm，膜厚均匀性误差不超过 ±0.2μm，确保钝化膜既具有良好的耐腐蚀性，又不会影响器械的装配精度和使用性能。

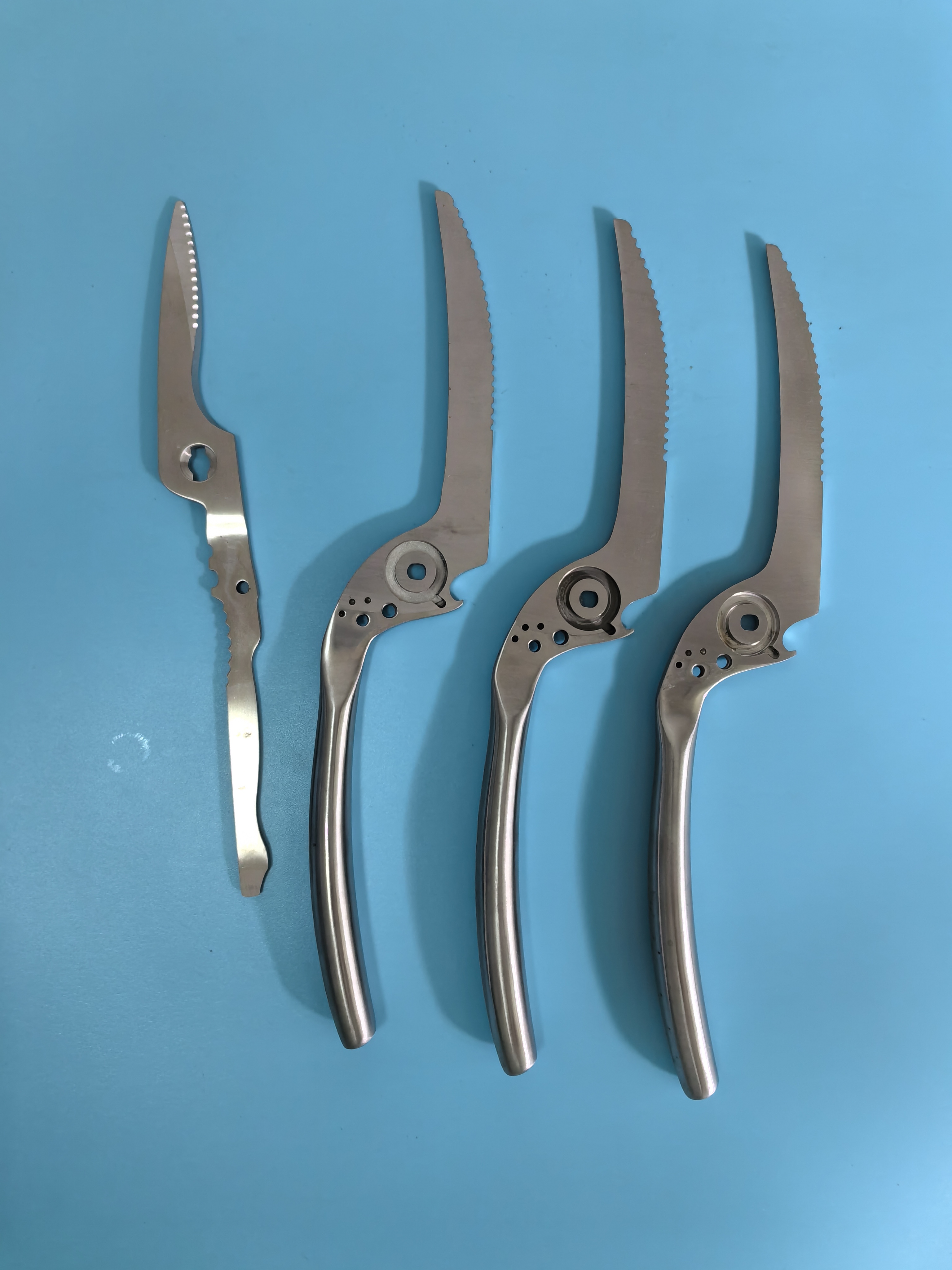

五、案例效果与总结

通过上述钝化工艺处理后，该企业生产的不锈钢手术器械表面形成了均匀、致密的钝化膜，经中性盐雾试验验证，耐腐蚀性较未钝化处理的器械提升了 3-5 倍，有效解决了器械在储存和使用过程中的锈蚀问题。同时，钝化后的器械表面洁净度符合医疗行业标准，金属离子析出量低于 0.005mg/L，满足生物相容性要求，产品合格率从之前的 92% 提升至 99.5%。此外，该钝化工艺操作简单、稳定性强，且钝化液可循环使用（通过过滤去除杂质后，可重复使用 3-4 次），降低了生产成本，为企业实现规模化、高质量的手术器械生产提供了可靠的工艺保障。
